3.4 HDMI 视频测试

HDMI 视频测试

1、【4k30FPS输入输出测试】上下两层都测

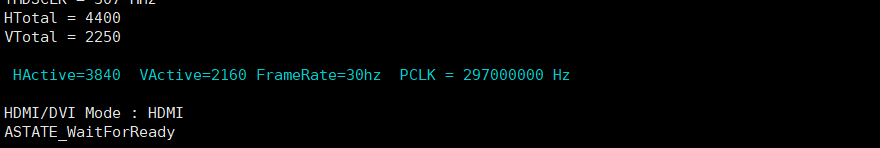

HDMI IN打印信息如下：

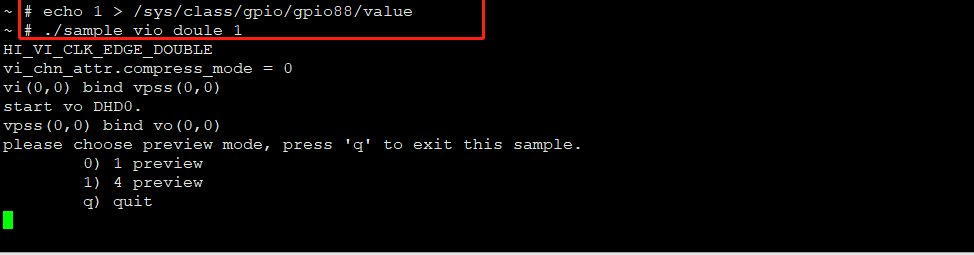

执行以下命令进行测试
echo 1 > /sys/class/gpio/gpio88/value

./sample_vio_doule 1

4K输出测试及回环测试，方法同以下1080P输出及回环，命令通用

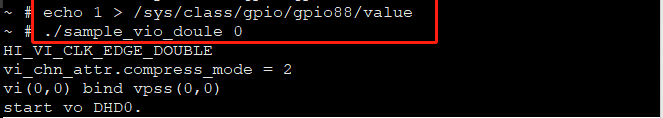

2、【1080P 60FPS输入输出测试】图像带蓝框上下两层都测

echo 1 > /sys/class/gpio/gpio88/value

./sample_vio_doule 0

分辨率信息

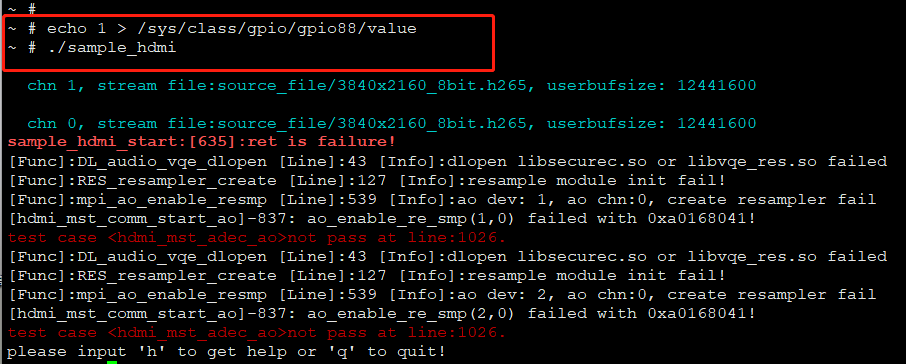

3、【输出测试】图1为上层输出，图2为下层

echo 1 > /sys/class/gpio/gpio88/value

./sample_hdmi

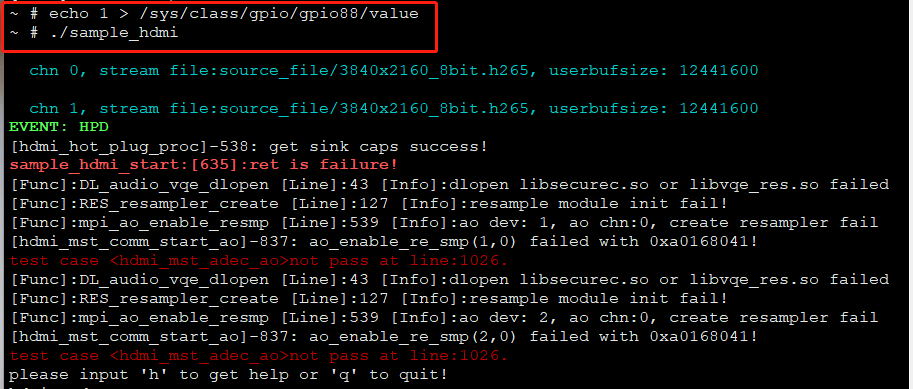

由于下层HDMI是HPD，所以出图是先蓝屏-出图-灭屏再出图

4、【回环测试——HDMI OUT下层】

echo 0 > /sys/class/gpio/gpio88/value

结束回环测试

echo 1 > /sys/class/gpio/gpio88/value
