3.5 GPIO测试

LED小灯测试

板端上方小灯从左至右依次点亮

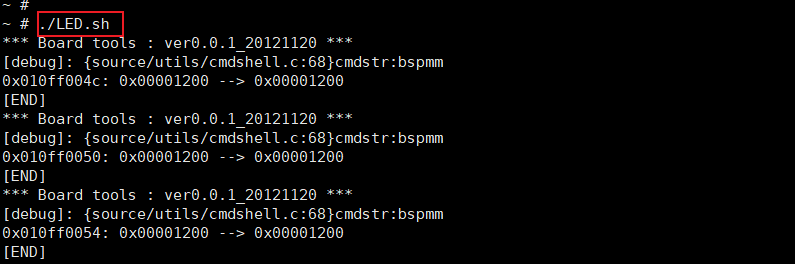

1.输入命令 ./LED.sh

IO口测试

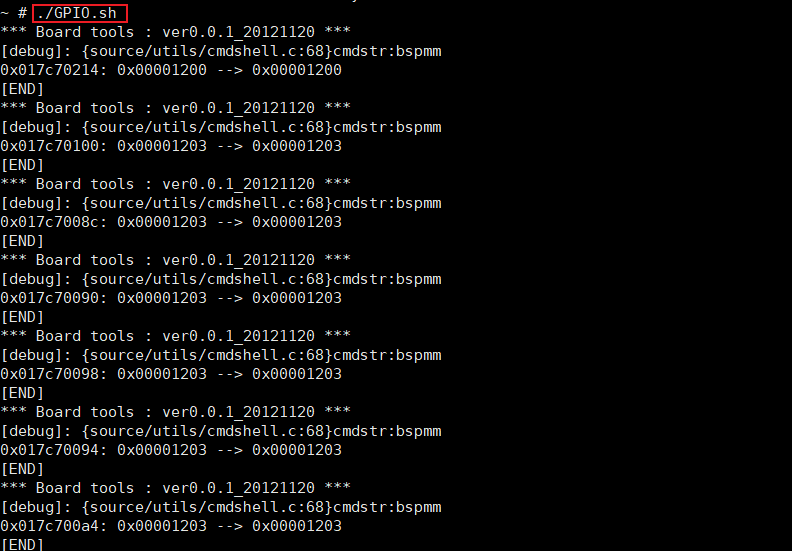

1.输入命令 ./GPIO.sh

板端右侧J11、J12、J13、J14的IO预留口、左下侧J18下方靠左两个IO口(IO3、IO4)、J21下方两个IO(IO1、IO2)，用万用表进行测量，每隔1s电平会高低跳变（预留GPIO高电平3.3v左右，低电平0v左右；IO口高电平5v左右，低电平0v左右）

其中需要注意：J11、J12、J13的第四针为GND；J14的第六针为3.3v的VCC，第七针为GND
